ドライブによってカン・ステータの大きさが違いますね。
この中から色んな組み合わせでモータを作っていきます。
自分はTAIYO機に積むことが前提なのでなるべく小さなサイズのパーツを使いました。
これも取っておくと使い道があります。

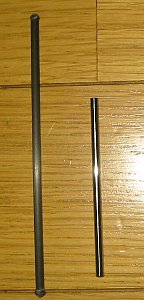

3mm径のシャフトが使い道が多いと思います。
左がカーボン製（50cm300円くらい）
右がステンレス製(タミヤのサスシャフト6本400円くらい)

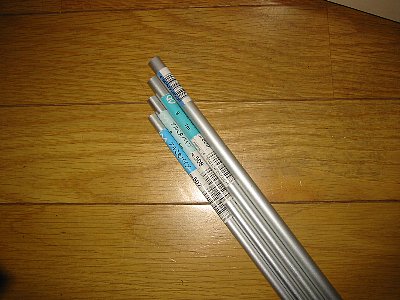

ホームセンターで1m単位で売ってました。
一本100円〜300円ってところです。
入れ子にして使うので段階的に4種類ほど買いました。
ひとつのモータに使う長さは2cmほどなので1mも使い切ることは無いでしょう。

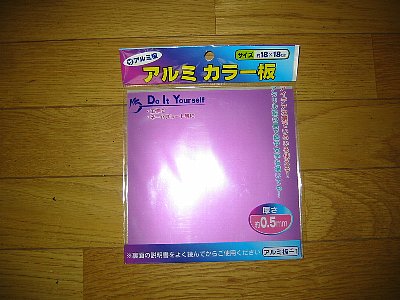

写真のモノは0.5mmですが、1.5mmくらいの厚みがあったほうがいいみたいです。
0.5mmの板はダイソーで100円。
1.5mmの板はホームセンターで300円弱で売ってました。
一枚の板から20個分くらいの材料が切り出せます。

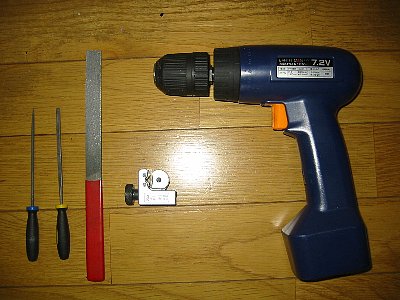

左の3本が大小金ヤスリ(100円)
真ん中がパイプカッター(300円)
右が会社の住宅フェアのくじ引きでゲットしたハンドドリルです。

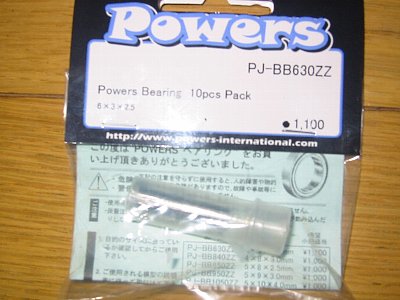

RCカー用の徳用パックが安いです。
10個入りで1100円でした。
ひとつのモータに2個のベアリングを使います。

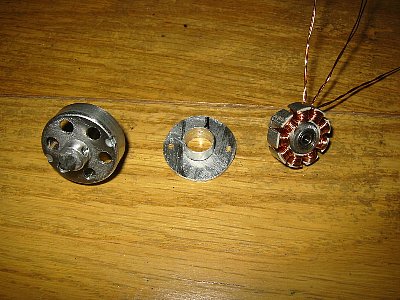

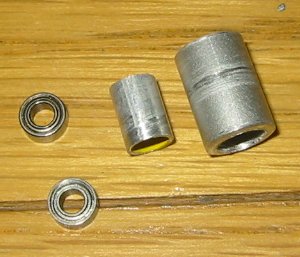

必要な長さにアルミパイプを切断します。
一番右がホルダーになります。
真ん中のパイプはベアリングがホルダーの中で遊ばないようにスペーサーとして利用します。
アルミ板を丸く切り取り、真ん中にアルミパイプを差し込みます。
このアルミパイプはステータホルダーより一回り大きなパイプを使います。
板とパイプは瞬間接着剤で固定します。
このときネジ穴もあけておきます。

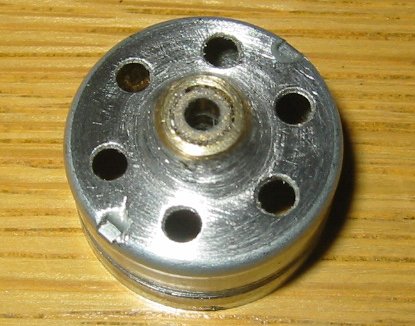

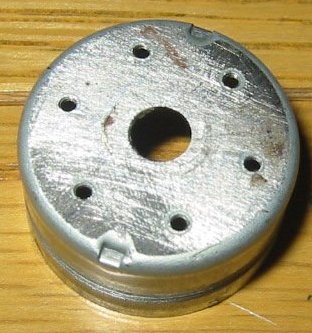

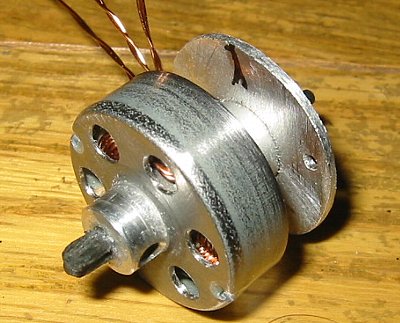

ちょっと凝るならカンに穴を開けると冷却＆軽量化ができます。
無理してあけると回転バランスが崩れるかもしれません。

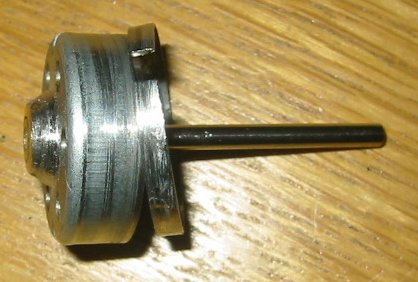

このままではシャフトが取り付けられないのでシャフトホルダーを取り付けます。

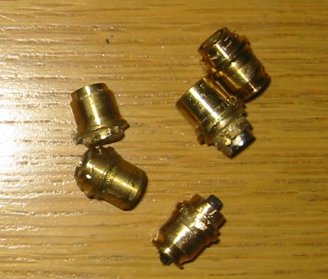

材料はCDドライブに付いていたステータホルダーです。

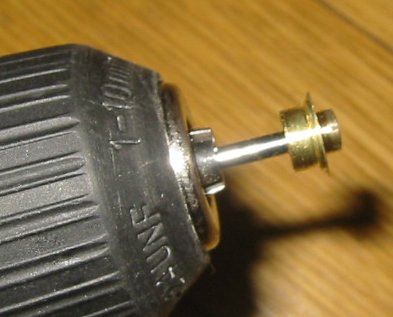

金ヤスリを当てるとゴリゴリと削れます。
上の写真から左の写真のように整形できました。

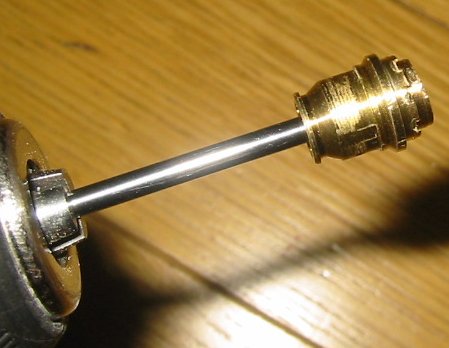

ハンドドリルで回転させて、カッターナイフを気長に当ててると切断できます。
切断面は鋭利で危険なので金ヤスリで整えます。

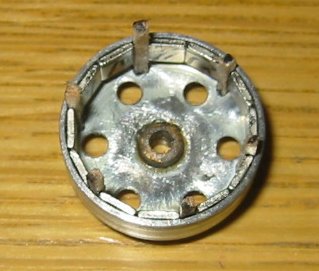

ネオジウム磁石12個で300円でした。

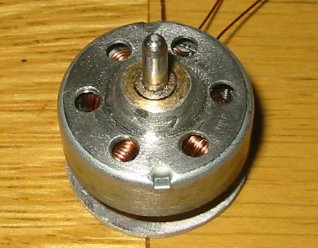

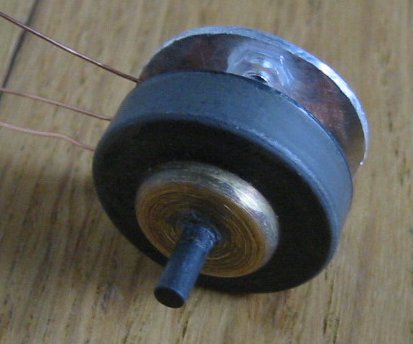

ステータにはポリエステル線を巻いてます。
